變量柱塞泵控制方式有很多種，本文著重講解手動變量控制方式的原理和相關產品應用場景。
手動變量柱塞泵，顧名思義通過泵本身的手輪、手柄去控制泵的輸出排量大小的變量泵。通過泵上的手輪機構去改變泵的輸出排量
的實現方式有兩種，對應兩種結構原理的柱塞泵，即斜軸式柱塞泵、直軸斜盤式柱塞泵。
斜軸式手動變量柱塞泵手輪在轉動的時候可改變缸體的位置，從而改變柱塞每個工作沖程所輸出的流量，以實現變量的目的。
下面為A7V系列斜軸式柱塞泵內件結構圖：

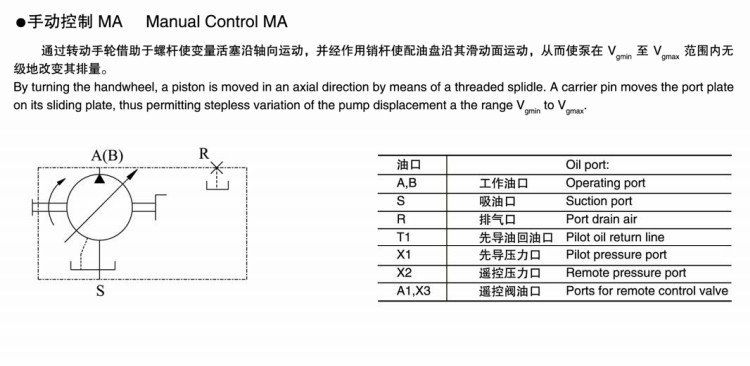

手動變量柱塞泵的液壓機械原理圖：
直軸斜盤式柱塞泵通過手輪機構改變壓盤角度，從而改變柱塞與缸體之間的容積，使得控制排量輸出變化，以達到變量目的。

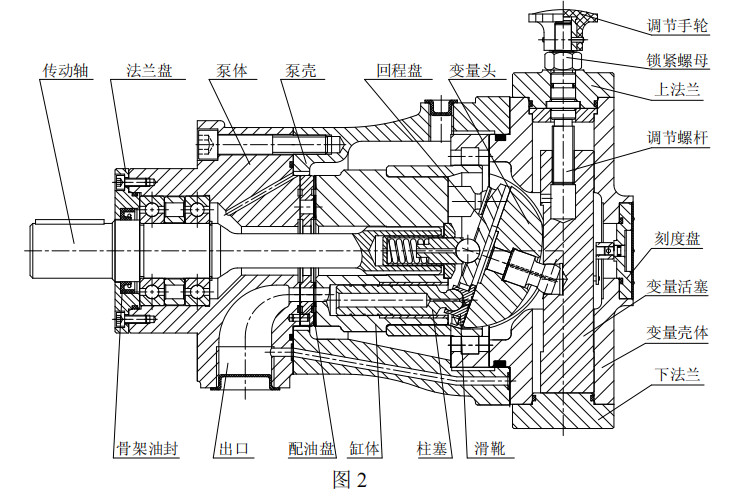

如下為CY系列直軸斜盤式柱塞泵結構原理圖
手動變量柱塞常應用于哪些液壓系統呢？
終端執行機構需要改變或者根據需要控制速度，比如液壓系統終端執行元件為液壓馬達，通過手動變量可在一定范圍內改變馬達的轉速。
比如液壓系統終端執行元件為液壓油缸，可通過手動變量在一定范圍內改變油缸工作速度的快慢。
在液壓系統中，定量柱塞泵搭配節流閥可實現終端執行元件的快慢速度，但是該方式帶來的問題是發熱量大，能耗大。用戶可根據需要
選擇該變量柱塞泵。
